Por otro lado, en las instalaciones que se pueden hacer por el interior, se instala otro tipo de CTO. De éste sale un cable llamado riser, que discurre por la vertical existente del edificio. Luego, en cada planta, se instala una caja de derivación a la que le llega este cable y de ella será de donde salga un cable monofibra cuando alguien se dé de alta.

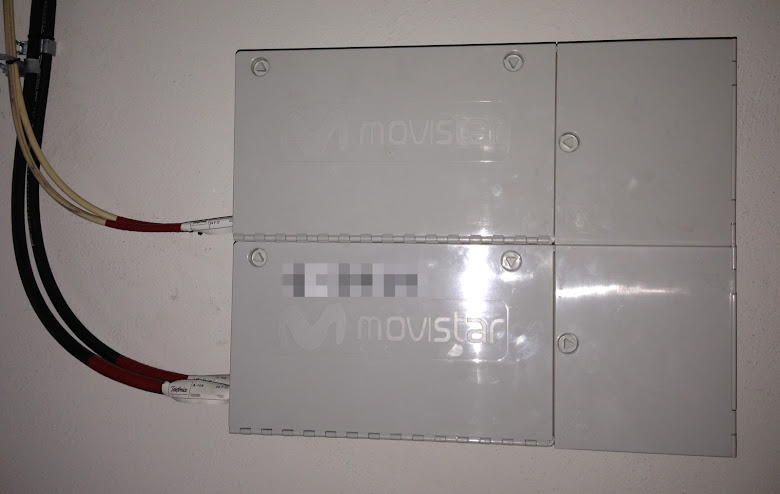

CTO interior. Se pueden apreciar los dos riser (cables de color marfil), que en este caso alimentan a dos bloques de edificios.
Este último tipo de instalación es el que hicieron en mi edificio, y el que paso a comentar más detalladamente a continuación.
En la imagen superior, uno de los cables negros del exterior es el que viene de la cámara de registro. En su interior se encuentran seis tubos de colores (dos blancos, dos rojos y dos azules), cada uno de ellos con varias fibras. Para este CTO sólo se utiliza un tubo blanco, y los cinco restantes salen por el otro cable negro hacia otra CTO. En la parte superior del receptáculo nos encontramos con el splitter 1:16 que antes comentaba, que coge una de las fibras del tubo y la transforma en 16 (cables amarillos con conector verde). Esta caja en concreto tiene espacio para otros dos splitters, lo que podría proporcionar otras 32 fibras si fuera necesario.
Si abrimos la parte superior del CTO se pueden apreciar los dos cables riser que entran a la caja, cada uno con seis micromódulos (cablecitos de colores) de cuatro fibras (24 fibras en total por cada riser). En el “bloque negro” que se ve en la imagen de la izquierda se empalman los cables monofibra amarillos con las fibras de los micromódulos, aunque no todas. Por ejemplo, se puede ver que a cada “piso” del bloque negro le llegan dos micromódulos, pero sólo salen tres o cuatro fibras, cuando teóricamente podrían salir hasta ocho. En total, de los dos riser, se podría llegar a 48 fibras, que es precisamente el máximo de la caja con tres splitters. ¿Casualidad? No lo creo.
Luego, cuando alguien se da de alta, se une con un latiguillo monofibra un conector verde de arriba con uno de abajo (siguiendo una tabla impresa en la caja), comunicando así el riser con el cable que va a la cámara de registro.
Por supuesto, todos los tipos de cable se adaptan a las necesidades de cada edificio. Por ejemplo, hay cables riser de ocho micromódulos pero con dos fibras cada uno (16 en total).
Siguiendo el cable riser, llegamos a una de las cajas de derivación instaladas en el registro de cada planta (bueno, en mi caso no en todas, al no ser necesario), donde se separan en conectores las fibras individuales de cada micromódulo de forma similar a lo visto antes con el bloque negro del CTO.
En mi edificio pusieron cajas con ocho conectores disponibles, así que, con el cable riser empleado, toca a dos micromódulos por caja para llenarla. Si a cada edificio le llega un riser, echa las cuentas y verás cuántas cajas de derivación nos pusieron. Claro que, según como está el CTO, no todos los conectores estarían operativos; sólo los tres o cuatro primeros.
Caja de derivación. En la imagen de la izquierda se puede ver además el cable riser con cinta roja que discurre por un conducto vertical del edificio. En la de la derecha se puede observar también cómo ya hay un abonado enchufado al primer conector (adivina quién).
De esta caja ya sale el cable monofibra hasta el domicilio del cliente, cable que acaba en una roseta óptica. Por último, con un latiguillo monofibra se conecta dicha roseta con el equipo del cliente, la ONT (Optical Network Terminal), finalizando así el recorrido de la fibra óptica. Lo veremos más detenidamente en el siguiente apartado.
Instalación en el domicilio
Después de esta introducción a la FTTH un tanto técnica, paso a describir cuál fue la actuación del técnico al llegar a mi casa.
Me preguntó dónde quería que me llevara el cable de fibra, a lo que le respondí que en el salón. Antes de que viniera el técnico yo ya tenía más o menos estudiado el recorrido por el cual podría llevar el cable para hacer el mínimo de agujeros. El problema es que no sabía cuál era el grosor de este cable.
Lo puedes ver en la anterior imagen, es el que está enchufado a uno de los conectores de la caja de derivación. Es de medio centímetro de diámetro, un poco más grueso que el del teléfono y un poco más delgado que el coaxial.
Como decía antes, Movistar intenta reutilizar la canalización existente, y así fue: lo pasamos por el macarrón por donde iba el par de cobre, aunque no lo quitamos del todo “por si acaso”. Lo que sí que quitó fue el PTR, aprovechando los agujeros de la pared para colocar la roseta óptica. Fue entonces el momento de hacer el empalme mecánico, donde se fusiona la fibra que viene de la caja de derivación con la que viene preinstalada en la roseta. Para ello el técnico utiliza una máquina de alta precisión (y muy cara):
Haciendo el empalme mecánico con una Fujikura CT-30
Una vez estuvo listo, bajamos al garaje donde está el CTO y, antes de conectar con un latiguillo la parte de arriba con la de abajo como antes comentaba, midió la potencia óptica con una máquina. Cuando volvimos arriba, volvió a enchufarla en la roseta y así supo qué perdida se había producido. Como entró dentro de los valores normales, seguimos adelante.
Roseta óptica
Equipamiento
Una vez hecha esta comprobación, el técnico desempaquetó los dos aparatos necesarios, la ONT y el router, y los puso en marcha no sin antes conectar un latiguillo monofibra de la roseta óptica a la ONT. Este dispositivo es el que se encarga de convertir la fibra óptica en interfaz Ethernet.
ONT Alcatel-Lucent I-240G-B
El modelo de ONT que me instaló es un Alcatel-Lucent I-240G-B, y el router un Comtrend WAP-5813n con Wi-Fi 802.11n hasta 300 Mbps. Ambos son gigabit, requisito imprescindible para alcanzar los 100 Mbps completos. De lo contrario, con que tan sólo un equipo fuera fast ethernet, no llegarían al 100%. Respecto a la ONT, dispone de cuatro puertos Ethernet, aunque sólo tiene uno habilitado, que es el que va al router.
Comtrend WAP-5813n (falta ponerle las antenas del Wi-Fi)
